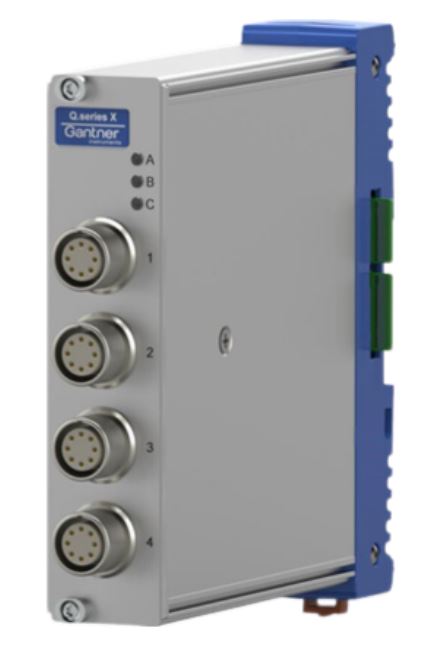

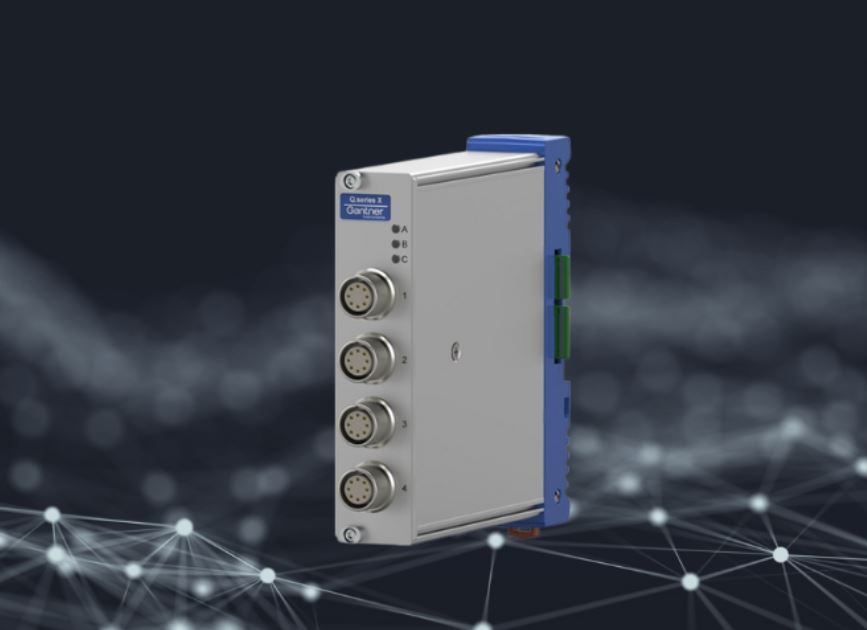

El módulo Q.series X A107 4 x Lemo 2B SV de Gantner Instruments es un módulo de medición universal adaptable y preciso diseñado para ingenieros que necesitan una adquisición de datos fiable y de precisión en instalaciones distribuidas. Este módulo, que forma parte de la familia de productos modulares y escalables Q.series X, ahora incluye capacidades de límite de corriente y voltaje de suministro de sensor programables por canal.
Canales de entrada versátiles con suministro de sensores programables
El módulo Q.series X A107 4 x Lemo 2B SV está equipado con cuatro canales de entrada analógica universales, incluyendo voltaje, corriente, resistencia, RTD y galga extensométrica. Se distingue por una alimentación de sensores programable para cada canal, ofreciendo un rango de tensión de alimentación entre 3,3V y 20V (llegando hasta 24 V si la tensión de alimentación es superior a 27,3V) en pasos de 10 mV y un límite de corriente que va desde 50 mA a 100 mA en incrementos de 100 µA.
Simplificación de la integración de sensores con suministro de sensores avanzado
El módulo Q.series X A107 incluye un suministro de sensor versátil adecuado para una variedad de sensores activos, como transductores de presión, células de carga amplificadas y acelerómetros. La fuente de alimentación integrada del sensor elimina la necesidad de fuentes de alimentación externas, garantizando que los sensores reciban la alimentación adecuada directamente del sistema DAQ. Esta innovación simplifica el proceso de configuración, reduce las complejidades del cableado y minimiza los puntos de conexión, ayudando a mitigar posibles interferencias de ruido durante la adquisición de datos.
Adquisición de datos y procesamiento de señales de alta resolución
La precisión del módulo se ve mejorada por un ADC de 24 bits de alta precisión y una frecuencia de muestreo de hasta 20kS/s por canal, asegurando que cada medición se capture con alta resolución. Las capacidades de acondicionamiento de señales del módulo, que incluyen linealización, filtrado, promedio y cálculo RMS, permiten un procesamiento de señales personalizado que cumple con los requisitos específicos de aplicaciones de ingeniería complejas.
Aislamiento galvánico para la integridad del sistema
Para garantizar la protección de equipos de medición sensibles, el A107 4 x Lemo 2B SV proporciona aislamiento galvánico de 3 vías de 500VDC entre canales, fuente de alimentación y bus de comunicación, protegiendo contra el ruido eléctrico y mejorando la integridad y fiabilidad de los datos de medición.
Diseño robusto para entornos exigentes
Construido con una carcasa de aluminio y ABS, el módulo A107 4 x Lemo 2B SV está diseñado para funcionar de manera fiable en entornos industriales, con un rango de temperatura entre -20°C y +60°C y niveles de humedad desde 5% al 95% a 50°C.
Comunicación y compatibilidad
Además de sus canales de entrada versátiles y su diseño, el módulo Q.series X A107 4 x Lemo 2B SV ofrece una amplia gama de opciones de comunicación y compatibilidad para integrarse perfectamente en varios sistemas industriales. El módulo Q.series X A107 4 x Lemo 2B SV se convierte en una potente y flexible herramienta para la adquisición y control precisa de datos en instalaciones distribuidas.
Los usuarios pueden aprovechar sus capacidades directas de EtherCAT, mediante el uso de un acoplador de bus, para un intercambio de datos eficiente y de alta velocidad. El módulo admite varias interfaces como CAN-FD, Modbus TCP, ProfiNet, OPC UA y muchos más cuando se combina con Q.station X, con compatibilidad con diversos sistemas de control.
Características clave del Q.series X A107 4xLemo2B SV:
Canales de entrada analógica universales: Equipados con cuatro canales, cada uno capaz de muestrear a 20kS/s, acomodando una amplia gama de tipos de entrada:
- Voltaje: Rangos de ±10 V, ±1 V y ±100 mV.
- Corriente: Hasta ±25 mA.
- Potenciómetro: De 1 kOhm a 10 kOhm.
- Resistencia: Entre 400 Ohm y 4 kOhm.
- RTD: Soporta sensores Pt100 y Pt1000.
- Medidor de tensión: Con rangos de ±2,5 mV/V, ±50 mV/V y ±500 mV/V.
- Conectividad: Cuenta con 4 conectores Lemo 2B de 8 polos para conexiones físicas robustas y seguras.
Suministro de sensores programables:
Suministro de voltaje: Ajustable de 3,3 V a 20 V (hasta 24 V cuando el suministro es superior a 27,3 V) en pasos precisos de 10 mV.
Límite de corriente: Configurable de 50 mA a 100 mA en incrementos de 100 µA, permitiendo un control ajustado para proteger sensores y circuitos.
